OBRA 01.08 - RELATÓRIOS |
Órgão
da Escola Salesiana de S. António - Estoril |
SISTEMA ELÉCTRICO
-
actualizado a:
19-Dez-2011 |
![](b00gafot/08Jan02EstorilSalesianos%20002.jpg) |

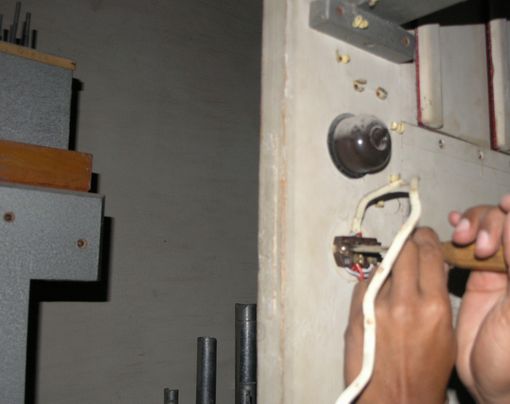

O Sistema eléctrico de iluminação foi retirado para ser
substituído |

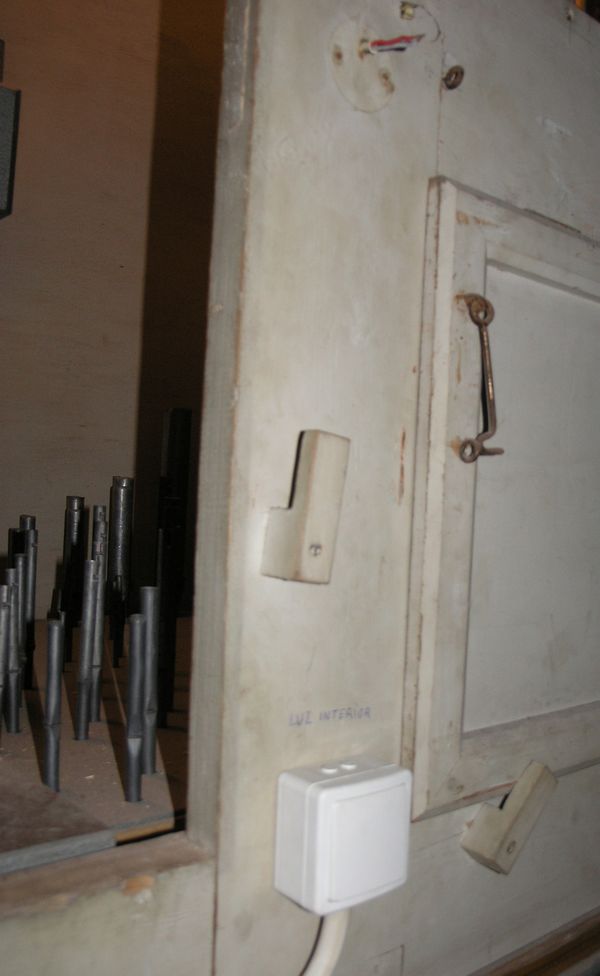

![](b00gafot/08Jan02EstorilSalesianos%20099.jpg) |
O interruptor das luzes interiores situa-se no lado
Direito, em frente à porta do móvel. |

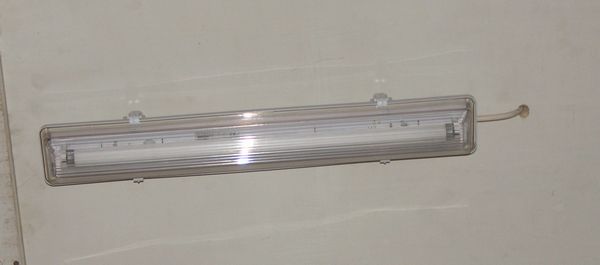

![](b00gafot/08Jan02EstorilSalesianos%20085.jpg) |
Esta é uma das lâmpadas fluorescentes colocada no tecto
do móvel |
![](b00gafot/08Jan02EstorilSalesianosQuadElect01.JPG) |
Este quadro eléctrico apesar de bem construído,
apresentava algum desequilíbrio em relação à entrada
380V. |
![](b00gafot/08Jan02EstorilSalesianos%20095.jpg) |

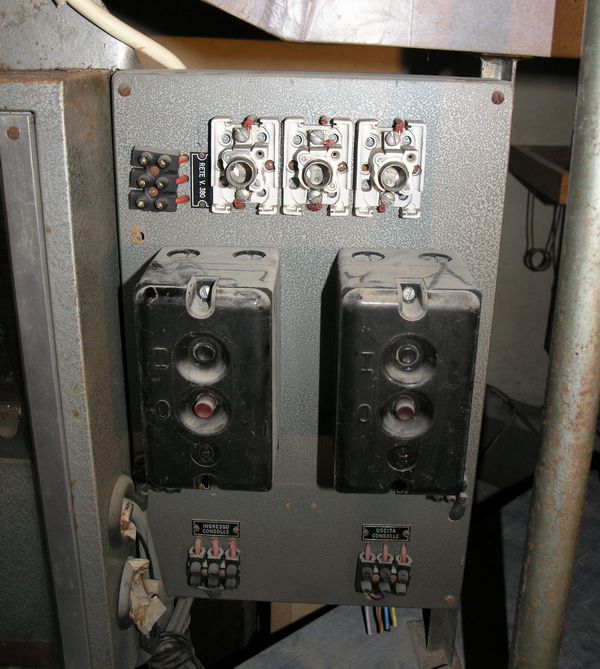

Este quadro geral é constituído por 2 disjuntores. O da
Esquerda liga o ventilador e o da direita liga o
Transformador de corrente contínua 15-17V. A parte
superior com os fusíveis foi retirada e susbstituídos
pelos disjuntores no quadro geral. |

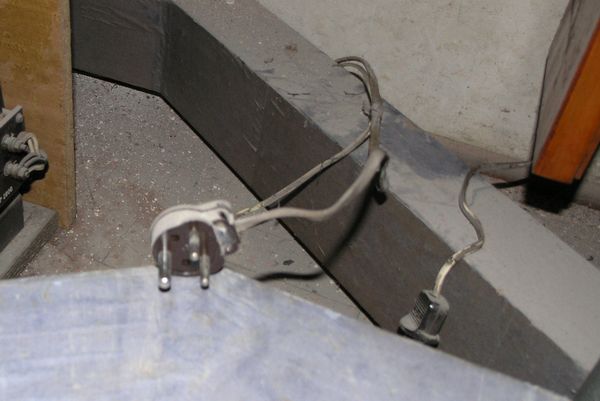

![](b00gafot/08Jan02EstorilSalesianos%20100.JPG) |
A entrada de energia limitava-se a esta tomada trifásica
que se ligava a tomada de parede, agora desactivada. Por
sua vez, a iluminação (220V) era ligada através da
tomada aqui indicada mais à direita. |

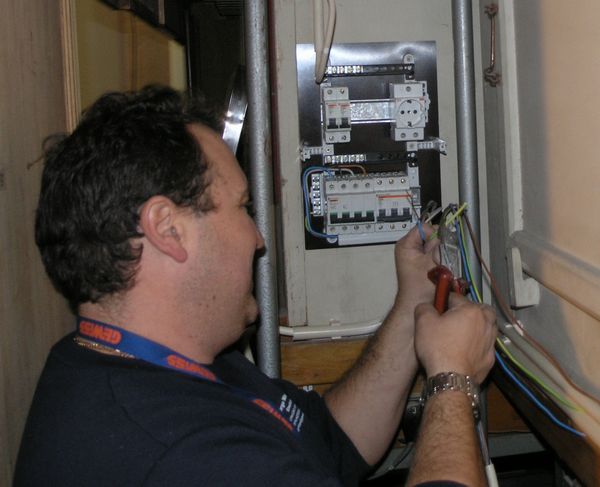

![](b00gafot/08Jan02EstorilSalesianos%20087.jpg) |
A firma "Estoril Lopes, Universal, Lda", através do seu
funcionário Mário Batista colocou o novo quadro
eléctrico. |
![](b00gafot/08Jan02EstorilSalesianos%20096.jpg) |
O quadro geral antigo foi simplificado, retirando os
fusíveis, por não serem necessários, uma vez que o
sistema está defendido através do novo quadro geral
agora montado. |

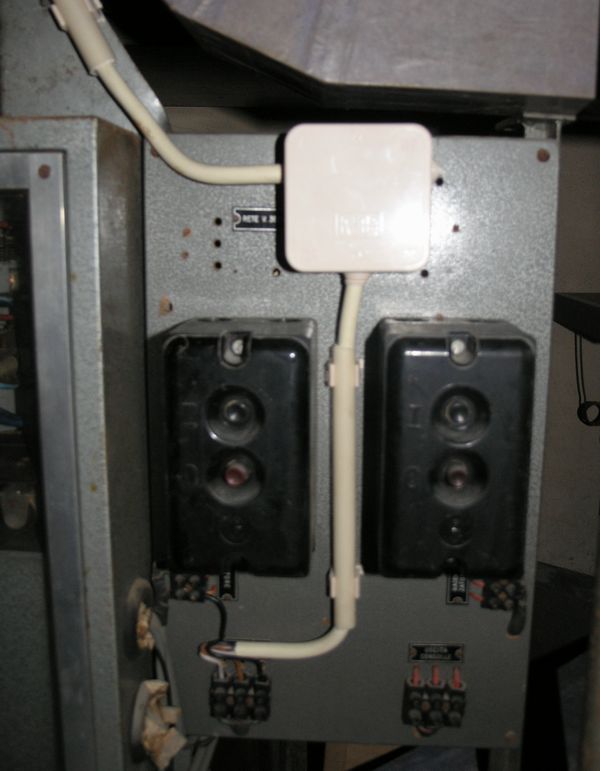

![](b00gafot/08Jan02EstorilSalesianos%20097.jpg) |
Quadro geral antigo, agora alterado |

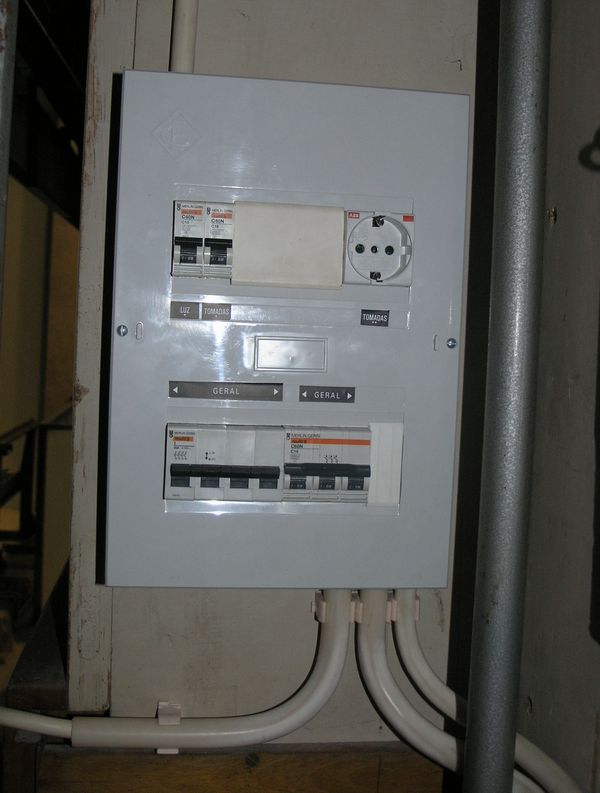

![](b00gafot/08Jan02EstorilSalesianos%20098.jpg) |
Novo quadro geral, situado no interior, aparafusado ao
móvel do I Manual. |
![](b00gafot/08Jan02EstorilSalesianos%20089.jpg) |
Na consola, a luz da pedaleira estava deteriorada. |

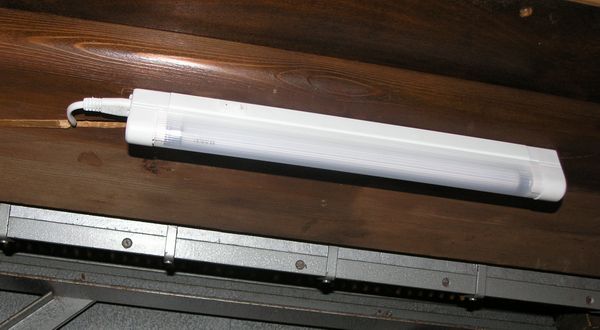

![](b00gafot/08Jan02EstorilSalesianos%20123.jpg) |
Nova luz da pedaleira |

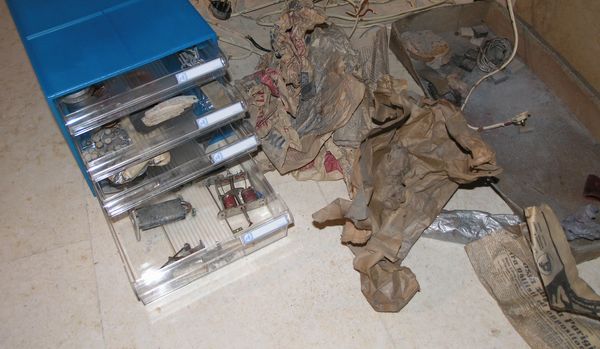

![](b00gafot/08Jan02EstorilSalesianos%20147.jpg) |
Algumas peças subsalentes estavam deficientemente
acondicionadas, embrulhadas em jornais. Criou-se uma
caixa só para colocar os referidos produtos de reserva. |
![](b00gafot/08Jan02EstorilSalesianos%20149.jpg) |

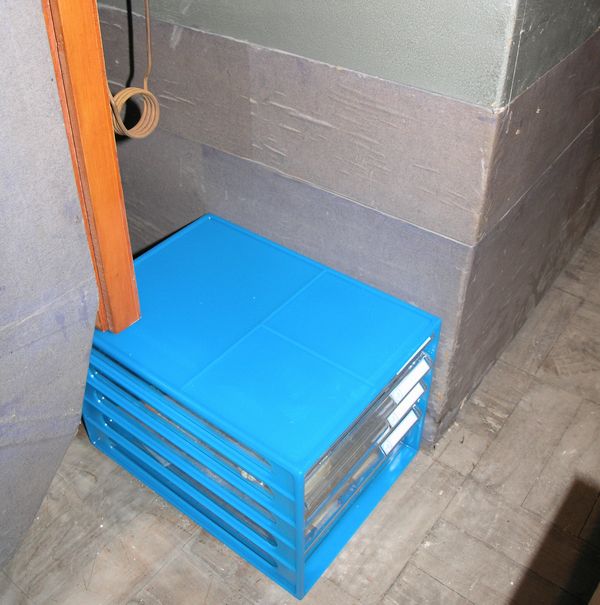

A dita caixa fica situada ao lado do fole geral |
|
