OBRA 01.08 - RELATÓRIOS |
Órgão
da Escola Salesiana de S. António - Estoril |
SISTEMA SONORO EM GERAL (Tubos) -
actualizado a:
19-Dez-2011 |
![](b00gafot/08Jan02EstorilSalesianos%20001.jpg) |
Os tubos da fachada são somente de enfeite (chamados
Cónegos). Este tipo de móvel em que os tubos encobriam o
interior foi muito comum nos anos 60 do século passado.
Mas, na maior parte dos casos esses tubos são sonoros.
Não é aqui o caso, embora estes tubos estejam
construídos de modos a poderem tocar. Possivelmente
ter-se-á optado por um Principal expressivo dadas as
dimensões relativamente pequenas desta Igreja. |
![](b00gafot/08Jan02EstorilSalesianos%20017.jpg) |

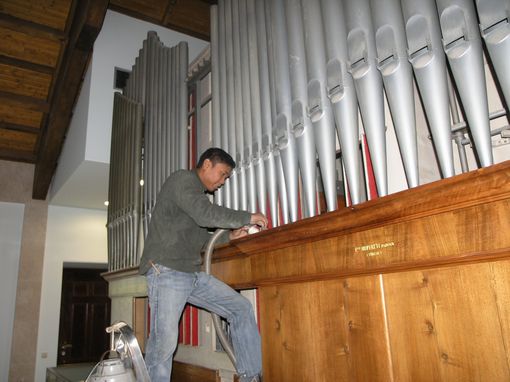

Estes tubos foram também limpos |
![](b00gafot/08Jan02EstorilSalesianos%20034.jpg) |
O principal deste órgão diz-se expressivo, uma vez que o
interior do móvel onde se encontram todos os tubos
possui persianas controladas por pedal, na
consola. |
![](b00gafot/08Jan02EstorilSalesianos%20067.jpg) |
O pedal do meio, na consola, é o que controla as
persianas do I Manual |
![](b00gafot/08Jan02EstorilSalesianos%20012.jpg) |

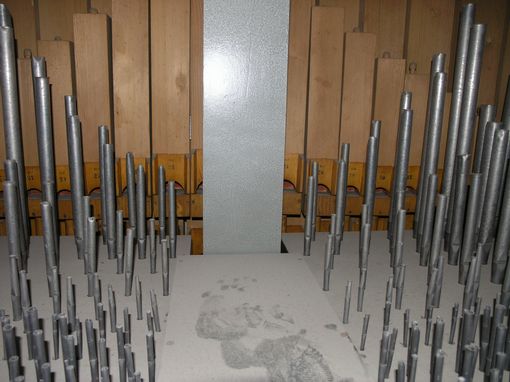

Os tubos são em vários materiais: madeira, Zinco e liga
de estanho e chumbo. nesta foto vemos os tubos do I
Manual, e ao fundo os tubos de madeira do Registo
Subbass 16 do Pedal. |
![](b00gafot/08Jan02EstorilSalesianos%20052.jpg) |

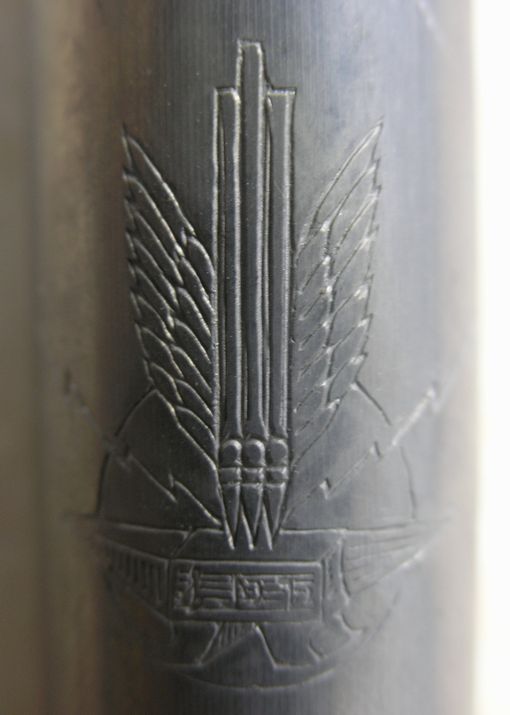

Um dos tubos do Ripieno (I fila) tem gravado o logotipo
do fabricante Fratelli Ruffatti. |
![](b00gafot/08Jan02EstorilSalesianos%20014.jpg) |
Alguns tubos que se encontravam na parte inferior são
sobras que não fazem parte do instrumento
actualmente |
DIAPASÃO - com temperatura
ambiente de 15º = 433,5 Hz |
![](b00gafot/08Jan02EstorilSalesianos%20156.jpg) |

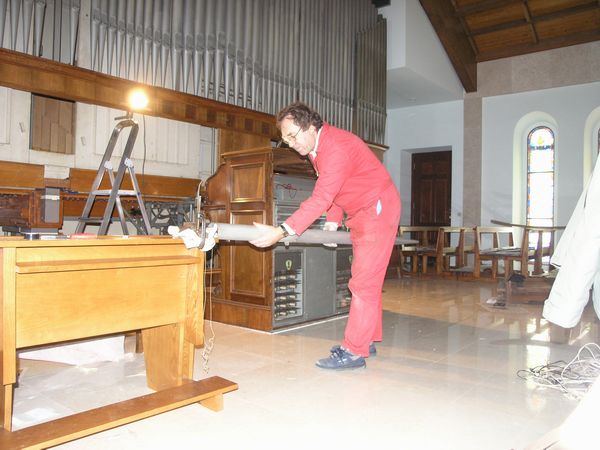

Alguns tubos da fachada tiveram que ser desamolgados |
![](b00gafot/08Jan02EstorilSalesianos%20040.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20050.jpg) |

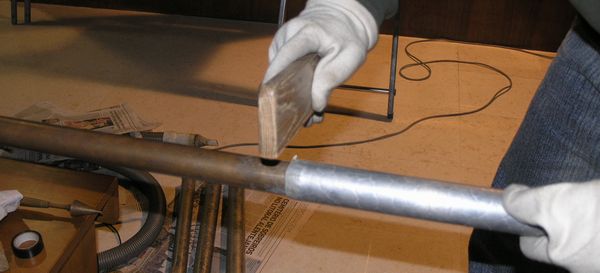

Os tubos do Fl 4' do pedal foram corrigidos na parte
superior do corpo |
![](b00gafot/08Jan02EstorilSalesianos%20208.jpg) |
Os tubos do Fl 4' do pedal já reparados |
![](b00gafot/08Jan02EstorilSalesianos%20223.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20229.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20232.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20233.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20234.jpg) |

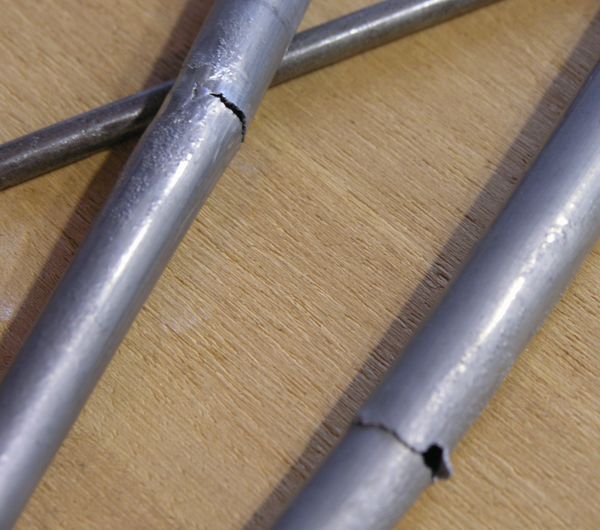

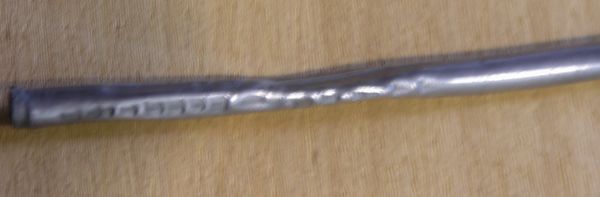

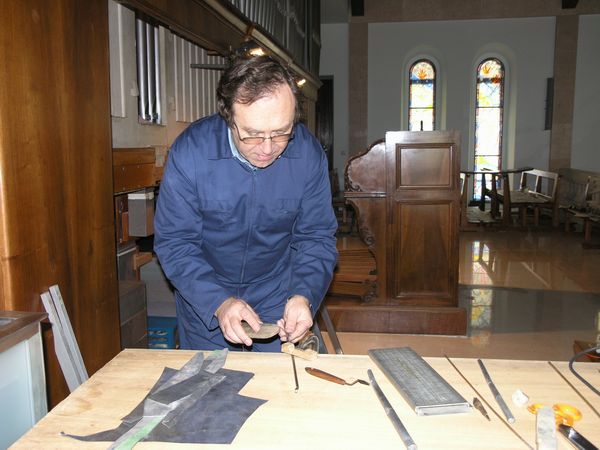

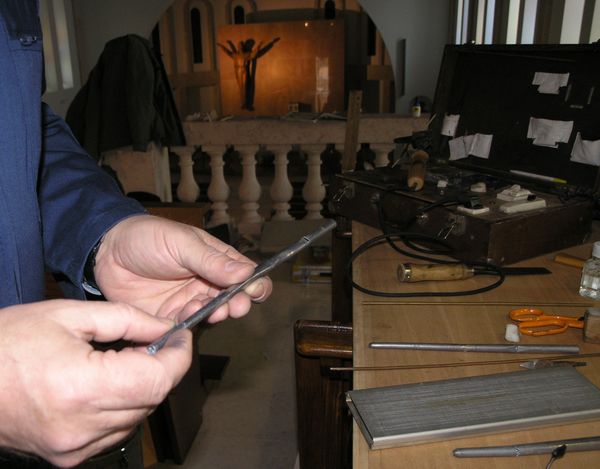

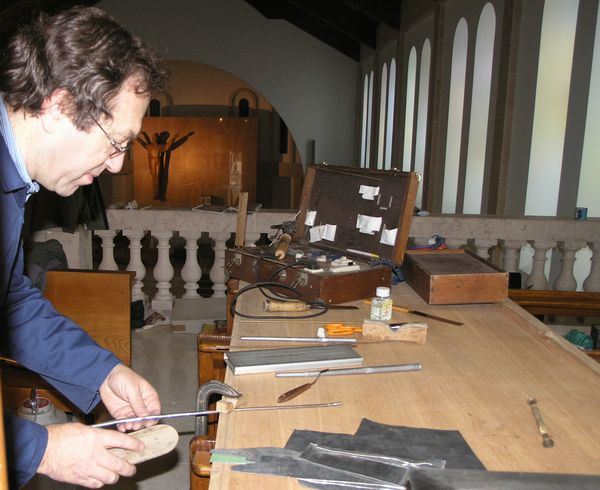

Alguns tubos interiores estavam em mau estado, mas de
fácil recuperação |
![](b00gafot/08Jan02EstorilSalesianos%20228.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20235.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20258.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20285.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20286.jpg) |

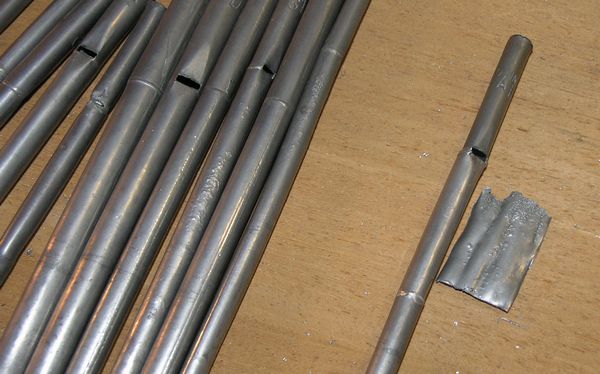

(Décima Quinta A#4)Alguns tubos têm início de lepra, ainda sem grandes
preocupações. Alguns já estão bastante atacados, pelo
que foi necessário retirar as partes já infectadas e
substituir por material novo. |
![](b00gafot/08Jan02EstorilSalesianos%20287.jpg) |

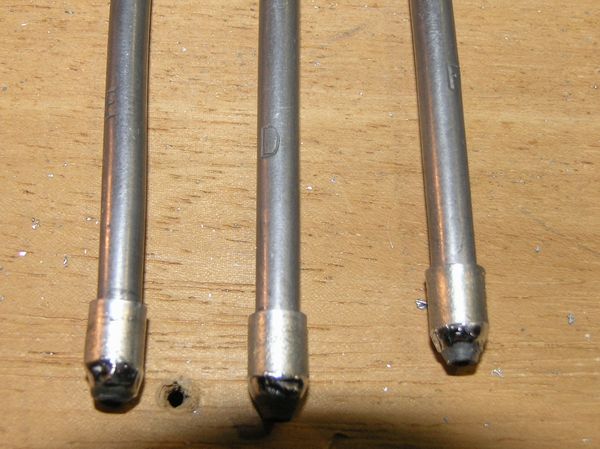

Décima Quinta: Nalguns dos tubos mais pequenos e com
diâmetro menor foi-lhes soldada anilha, para que não se
enfiem pelo furo da mesa do someiro. |
