OBRA 01.08 - RELATÓRIOS |
Órgão
da Escola Salesiana de S. António - Estoril |
I I MANUAL EXPRESSIVO -
actualizado a:
19-Dez-2011 |
![](b00gafot/08Jan02EstorilSalesianosQuadElect01.JPG) |

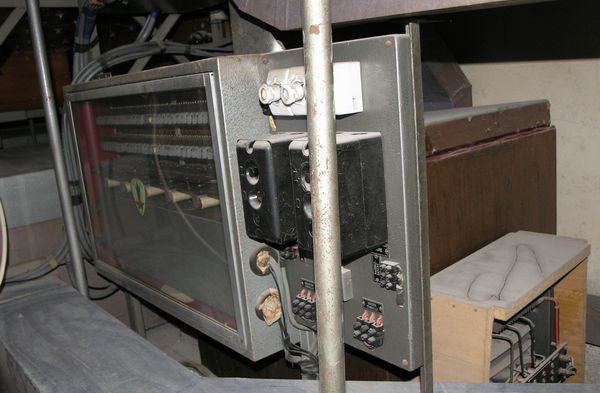

Os registos do II Manual Expressivo pelo facto de terem
aproveitamento de tubos entre registos possuem sistemas
electromagnéticos com multicontactos. Isto permite que
os tubos de dos registos
- 12 Corno Notte 8'
- 14 Flauto Camino 4'
- 16 Flautino 2'
- 18 Cornetto Combinato
- 19 Oboé 8'
e dos
- 15 Nazardo 2 2/3'
- 17 Terza 1 3/5'
possam ter tubos comuns, assim como o caso do Oboé 8'
cujos tubos são comuns ao Fagote 8' do Pedal. |
![](b00gafot/08JFev08EstorilSalesianos%20013.jpg) |

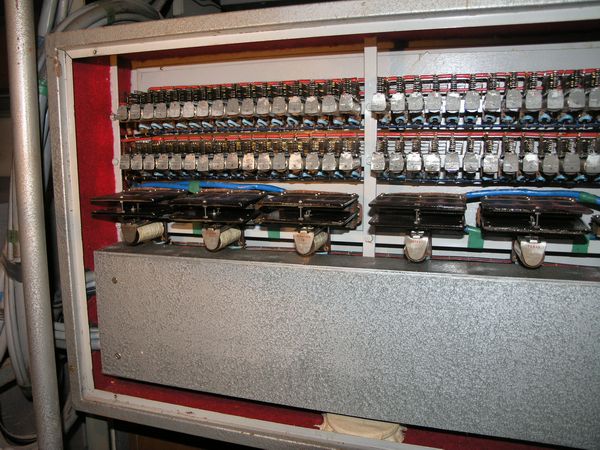

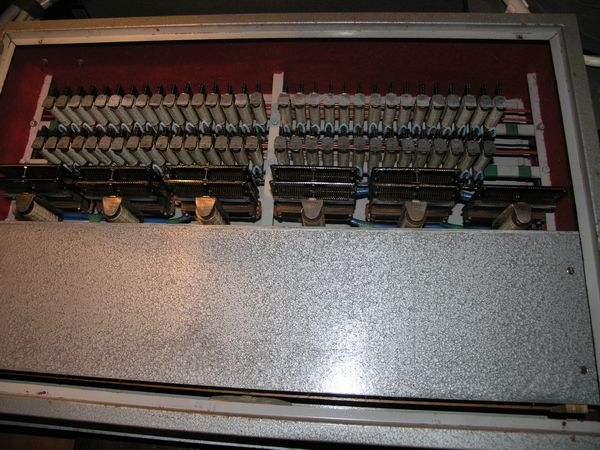

Este é o quadro geral das notas do II Manual, com os
referidos acoplamentos na parte inferior |
![](b00gafot/08JFev08EstorilSalesianos%20015.jpg) |

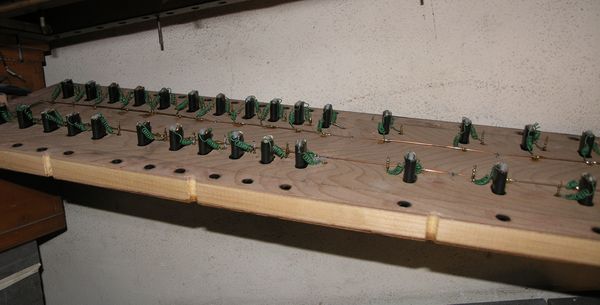

Aqui (baixo) temos o aspecto de cada
electromagnete do II manual |
![](b00gafot/08JFev08EstorilSalesianos%20017.jpg) |
Baixo:Ligações da consola ao quadro geral de II Manual |
![](b00gafot/08JFev08EstorilSalesianos%20018.jpg)
|
Montagem e Afinação: |
![](b00gafot/08JFev08EstorilSalesianos%20031.jpg) |

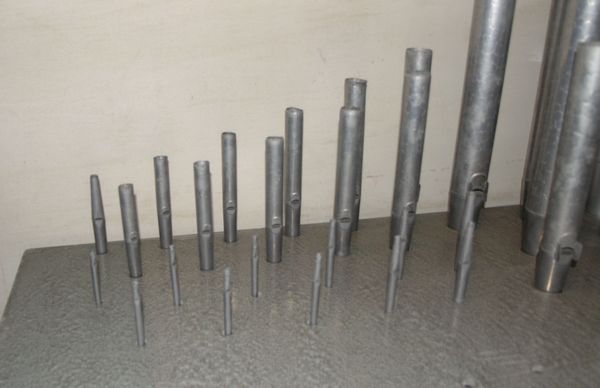

Corno Notte 8, Flauto Camino 4' e Flautino 2 são 3
registos que se complemetam, com os mesmos tubos em
oitavas diferentes. |
![](b00gafot/08JFev08EstorilSalesianos%20026.jpg) |

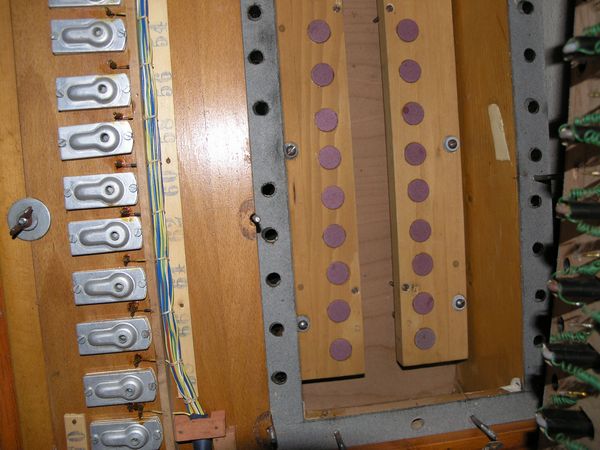

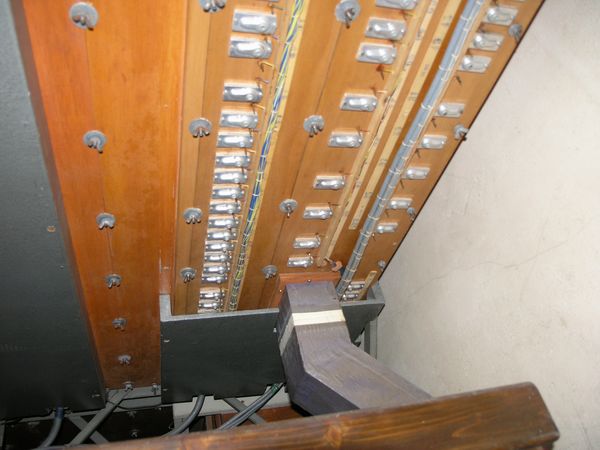

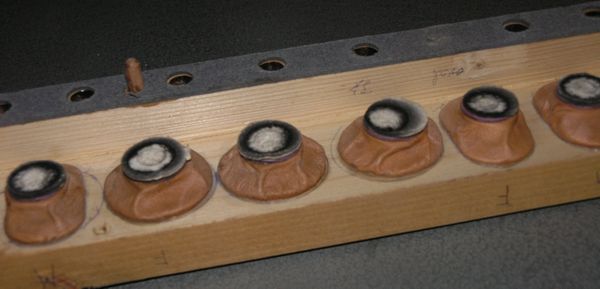

O facto de haver uma válvula que ficava aberta levou a
que fosse necessário abrir a parte inferiro do someiro,
mas que, face á sua localização e ligações de conduta se
tornou bastante difícil de executar. |
![](b00gafot/08JFev08EstorilSalesianos%20042.jpg) |
A harmonozação do Oboé, apresenta algumas
alterações, como a que se verifica na foto (buraco
superior da surdina) |
![](b00gafot/08JFev08EstorilSalesianos%20045.jpg) |
![](b00gafot/08JFev08EstorilSalesianos%20050.jpg) |
![](b00gafot/08JFev08EstorilSalesianos%20053.jpg) |
![](b00gafot/08Jan02EstorilSalesianos%20308.jpg) |
Pormenor de alguns tubos. Na última foto vemos os lábios
inferiores (em zinco) do registo de Gamba |
![](b00gafot/08JFev21EstorilSalesianos%20007.jpg) |
Oboé - aspecto de um dos conjuntos de palheta. As notas
mais graves possuem o canal forrado a pele na parte
inferior (batente) |
![](b00gafot/08JFev21EstorilSalesianos%20008.jpg) |

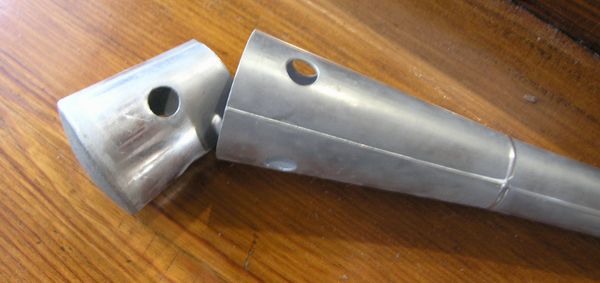

A tampa ou abafador dos ressoadores possui 3 furos
reguladores |
![](b00gafot/08JFev21EstorilSalesianos%20010.jpg) |

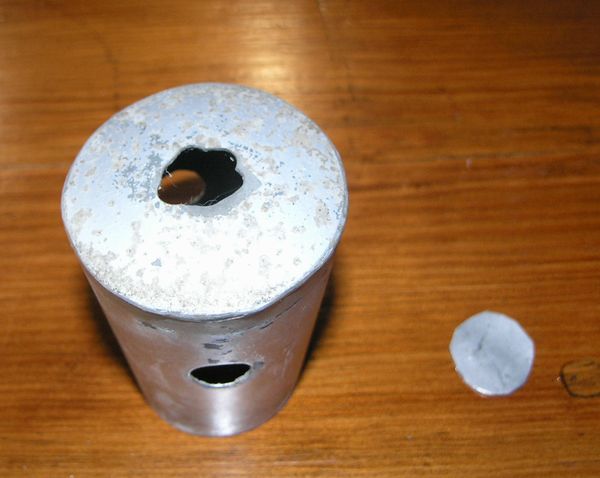

Alguns tinham mais uma abertura superior feita na
intenção de corrigir harmonização. |
![](b00gafot/08JFev21EstorilSalesianos%20011.jpg) |

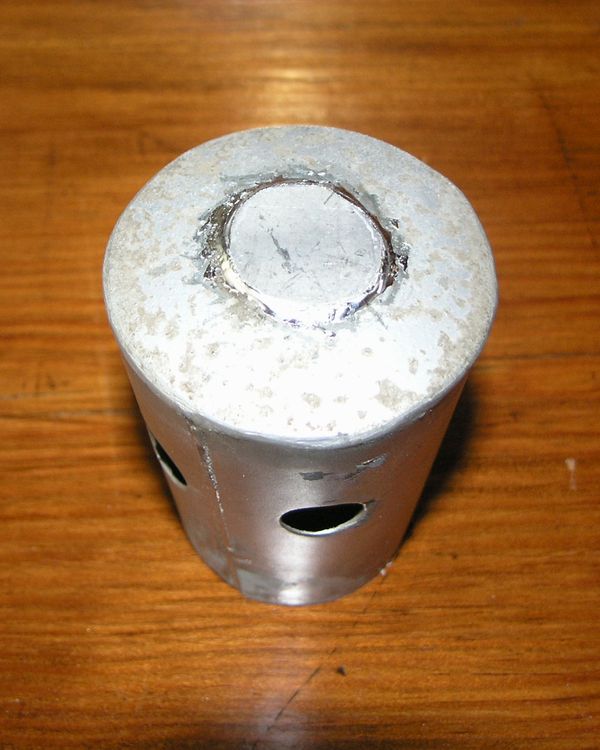

Todos os que apresentavam esse pormenor - (abertura não
original) - foram corrigidos. |
![](b00gafot/08JFev21EstorilSalesianos%20013.jpg) |

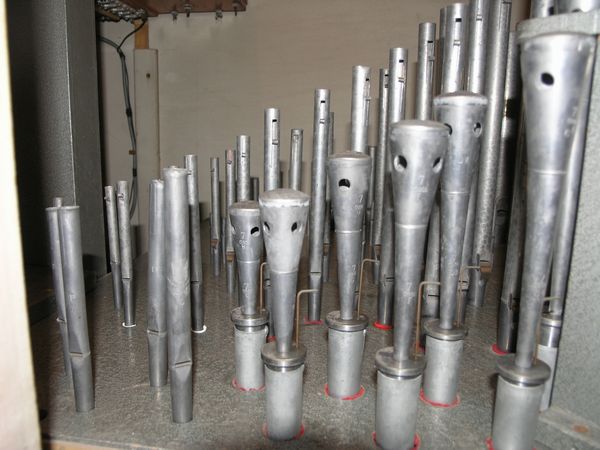

Oboé : os últimos tubos são flautados |
![](b00gafot/08JFev21EstorilSalesianos%20014.jpg) |

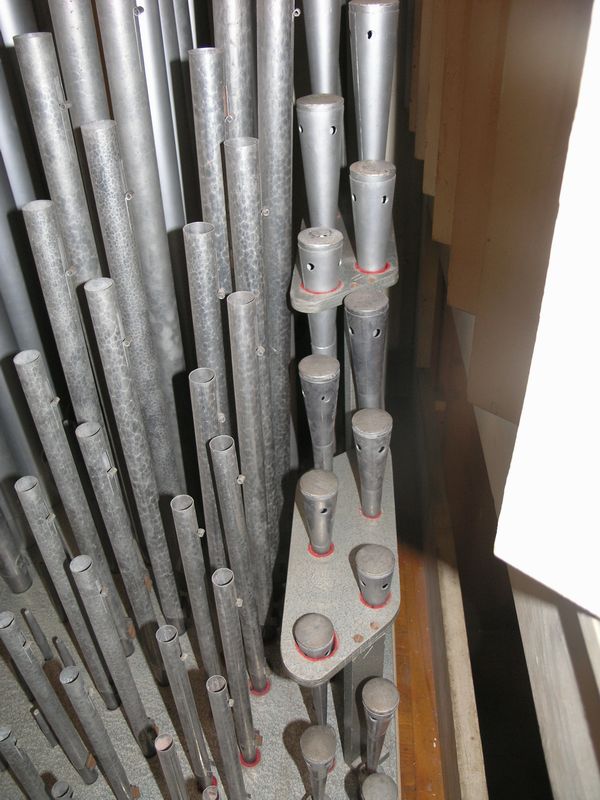

Aspecto dos tubos depois dejá terem sido limpos e
reparados. |
Consultar também: Montagem do II Manual |
