OBRA 01.08 - RELATÓRIOS |
Órgão
da Escola Salesiana de S. António - Estoril |
CONSOLA - PISTONSactualizado a:
19-Dez-2011 |
![](b00gafot/08Jan02EstorilSalesianos%20072.jpg) |
A consola, com os teclados e sistemas eléctricos
incorporados será revista em todos os seus aspectos. Os
Pistons são os botões para os pés (também lhe chamam "pisantes")
e que estão situados por cima da pedaleira, à esquerda e
direita dos pedais expressivos. |
![](b00gafot/08Jan02EstorilSalesianos%20068.jpg) |

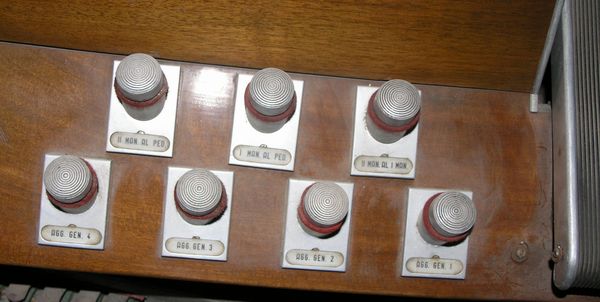

Na parte esquerda tem 3 pistons de
acoplamentos II-P / I-P / II - I e 4 pistons de
combinações |
![](b00gafot/08Jan02EstorilSalesianos%20066.jpg) |

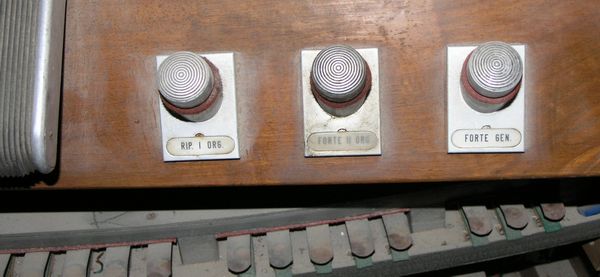

Na parte direita tem 3 pistons
relativos a ligação do Cheio do I Manual / Forte
II manual / Forte Geral. |
![](b00gafot/EstorilSalesianosConsola01.JPG) |

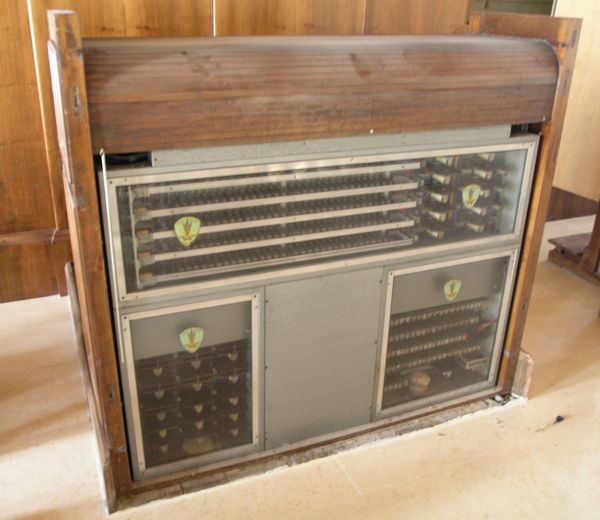

Na parte traseira encontram-se os
sistemas electromagnéticos de ligação de registos e
notas. |
![](b00gafot/08Jan02EstorilSalesianos%20191.jpg) |
Apesar do bom funcionamento
geral, alguns magnetes já possuem bastante óxido no
núcleo indutor, sendo necessário corrigir alguns, que
não estavam a funcionar. |
![](b00gafot/08Jan02EstorilSalesianos%20195.jpg) |
Pormenor dos electromagnetes de
registos e contactos dos teclados, numa fase de limpeza |
![](b00gafot/08Jan02EstorilSalesianos%20196.jpg) |

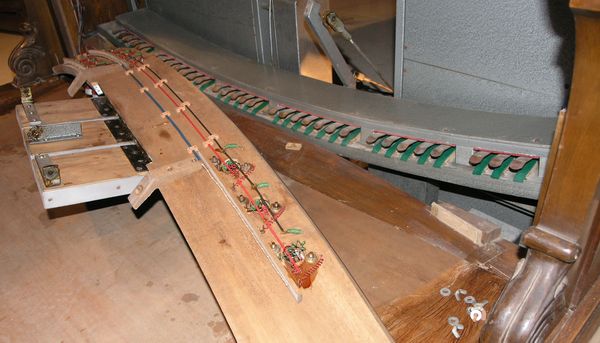

Foi necessário desmontar a régua de
pistons, para reparar o referente a Forte do II manual. |
![](b00gafot/08Jan02EstorilSalesianos%20201.jpg) |

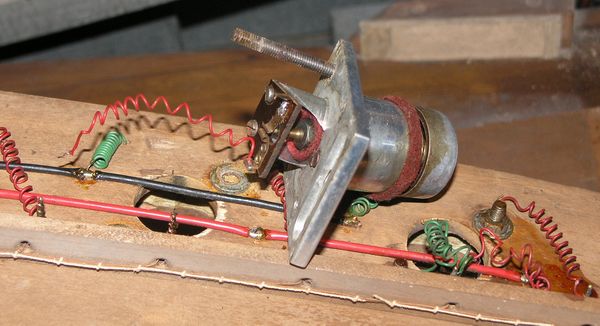

Pormenor de um dos pistons em reparação |
